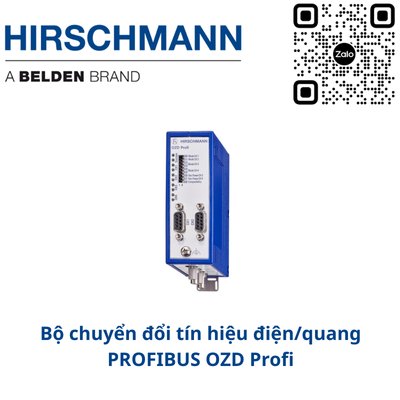

Bộ chuyển đổi tín hiệu điện-quang Hirschmann OZD Profi 12M G12

Hirschmann Vietnam: Bộ chuyển đổi tín hiệu điện-quang OZD Profi 12M G12

I. Thông tin chung về sản phẩm Bộ chuyển đổi tín hiệu điện-quang Hirschmann OZD Profi 12M G12:

• Model:
OZD Profi 12M G12

• Series sản phẩm:
Hirschmann OZD Profi

• Xuất xứ:
Hirschmann Đức / Hirschmann Vietnam

• Tên sản phẩm:
Bộ chuyển đổi tín hiệu điện-quang Hirschmann OZD Profi

• Tài liệu kỹ thuật:
Belden OZD Profi 12M G12.PDF

II. Mô tả sản phẩm Bộ chuyển đổi tín hiệu điện-quang Hirschmann OZD Profi 12M G12:

1. Tổng quan về Bộ chuyển đổi tín hiệu điện-quang Hirschmann OZD Profi 12M G12:

OZD Profi 12M G12 là bộ chuyển đổi tín hiệu PROFIBUS từ điện sang quang, sử dụng cáp quang multimode với khả năng truyền dữ liệu tốc độ cao (lên đến 12 Mbps) trong khoảng cách trung bình đến 5 km. Thiết bị này phù hợp để triển khai trong các ứng dụng công nghiệp đòi hỏi truyền thông ổn định, khả năng cách ly điện/quang tốt và dễ dàng mở rộng mạng lưới. Với một cổng PROFIBUS điện và một cổng quang, model G12 giúp đảm bảo tính linh hoạt và hiệu quả cho các hệ thống tự động hóa công nghiệp.

2. Thông số kỹ thuật của Bộ chuyển đổi tín hiệu điện-quang Hirschmann OZD Profi 12M G12:
• Chuẩn giao tiếp: PROFIBUS DP theo tiêu chuẩn EN 50170
• Tốc độ truyền dữ liệu: 9.6 kbps đến 12 Mbps (tự động điều chỉnh)
• Cổng kết nối:
o 1 x cổng PROFIBUS dạng Sub-D 9 chân (female)
o 1 x cổng quang BFOC (ST), multimode 850 nm
• Khoảng cách truyền quang:
o Tối đa 5 km với cáp 50/125 µm
o Tối đa 3 km với cáp 62.5/125 µm
• Điện áp hoạt động: 18 – 32 VDC
• Công suất tiêu thụ: Khoảng 2.5 W
• Đèn LED hiển thị:
o Trạng thái nguồn
o Trạng thái tín hiệu PROFIBUS
o Tín hiệu quang
o Cảnh báo lỗi
• Cách ly tín hiệu: Điện/quang
• Lắp đặt: Gắn trên thanh DIN 35 mm
• Kích thước: 52 mm (W) x 138 mm (H) x 117 mm (D)
• Trọng lượng: Xấp xỉ 450 g
• Vỏ thiết bị: Kim loại bền chắc
• Nhiệt độ hoạt động: -20 °C đến +60 °C
• Chứng nhận: CE, UL, RoHS, EN 61000-6-2, EN 61000-6-4

3. Những Lợi Ích của Bộ chuyển đổi tín hiệu điện-quang Hirschmann OZD Profi 12M G12:
• Truyền dữ liệu ổn định ở khoảng cách trung bình: Kết nối đến 5 km qua cáp multimode, đáp ứng nhu cầu truyền thông trong nhà máy.
• Chống nhiễu điện từ: Cách ly tín hiệu điện và quang giúp bảo vệ thiết bị và dữ liệu.
• Dễ dàng triển khai: Tự động điều chỉnh tốc độ truyền, không cần cấu hình thủ công.
• Thiết kế công nghiệp chắc chắn: Vỏ kim loại và khả năng lắp đặt linh hoạt phù hợp mọi tủ điều khiển.
• Khả năng mở rộng mạng: Dễ dàng thêm node mới trong mạng PROFIBUS hiện tại bằng cách nối tiếp thiết bị.

4. Ứng dụng của Bộ chuyển đổi tín hiệu điện-quang Hirschmann OZD Profi 12M G12:
Model OZD Profi 12M G12 được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất và điều khiển tự động:
• Nhà máy chế biến thực phẩm: Kết nối các thiết bị điều khiển từ xa trong dây chuyền sản xuất.
• Ngành sản xuất dược phẩm: Đảm bảo tín hiệu sạch, không nhiễu trong môi trường yêu cầu độ chính xác cao.
• Xưởng cơ khí – gia công CNC: Mở rộng kết nối đến các cụm máy ở vị trí khác nhau trong xưởng.
• Ngành xử lý nước và môi trường: Truyền tín hiệu từ các điểm đo xa về trung tâm điều khiển.
• Hệ thống kho tự động: Kết nối mạng giữa các cụm điều khiển và xe robot di chuyển trong nhà kho.

5. Câu hỏi thường gặp về Bộ chuyển đổi tín hiệu điện-quang Hirschmann OZD Profi 12M G12:

6. Kết luận:
OZD Profi 12M G12 là giải pháp hiệu quả và đáng tin cậy cho các hệ thống PROFIBUS cần mở rộng phạm vi truyền thông bằng cáp quang. Thiết bị này giúp nâng cao độ ổn định mạng, bảo vệ thiết bị khỏi nhiễu và giảm chi phí bảo trì hệ thống nhờ khả năng hoạt động lâu dài trong điều kiện công nghiệp.

Liên hệ ngay với chúng tôi để được hỗ trợ tư vấn TẤT TẦN TẬT về Bộ chuyển đổi tín hiệu điện-quang Hirschmann OZD Profi 12M G12 cũng như các sản phẩm khác của Hirschmann
